當前位置:產品中心 > 高溫油用流量計 > 高溫油用流量計
型 號: | DQZ |
品 牌: | 多欽儀表 |
所屬分類: | 高溫油用流量計 |
所 在 地: | 上海 |
更新日期: | 2017.12.06 12:46:08 |
高溫油用流量計,通常用高溫型齒輪流量計來測量,機械表頭≤200°C;智能型表頭≤120°C;法蘭型/內螺紋/外螺紋;使用介質粘度200-1000mpa.s

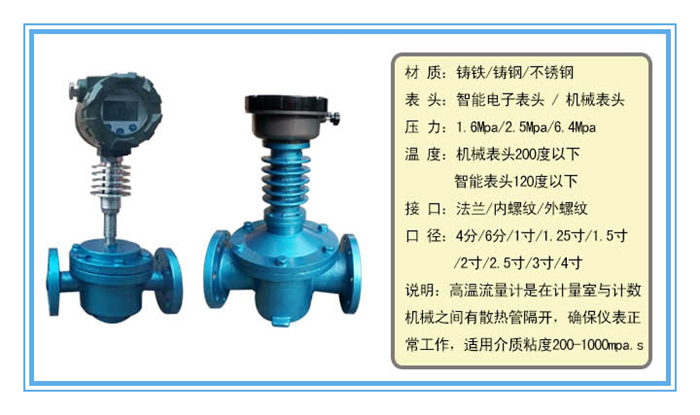

??高溫油用流量計~高溫型橢圓齒輪流量計技術參數:
? 材質:鑄鐵、鑄鋼、不銹鋼
??表頭:智能電子型、機械式
??壓力:1.6MPa、2.5MPa、4.0MPa、6.4MPa
??溫度:機械表頭≤200°C;智能型表頭≤120°C
??接口:法蘭型/內螺紋/外螺紋
??口徑:DN10-150
??粘度:使用介質粘度200-1000mpa.s?
??特別說明:高溫型橢圓齒輪流量計在計量室與計數機械之間有散熱管隔開,確保儀表正常工作。
?

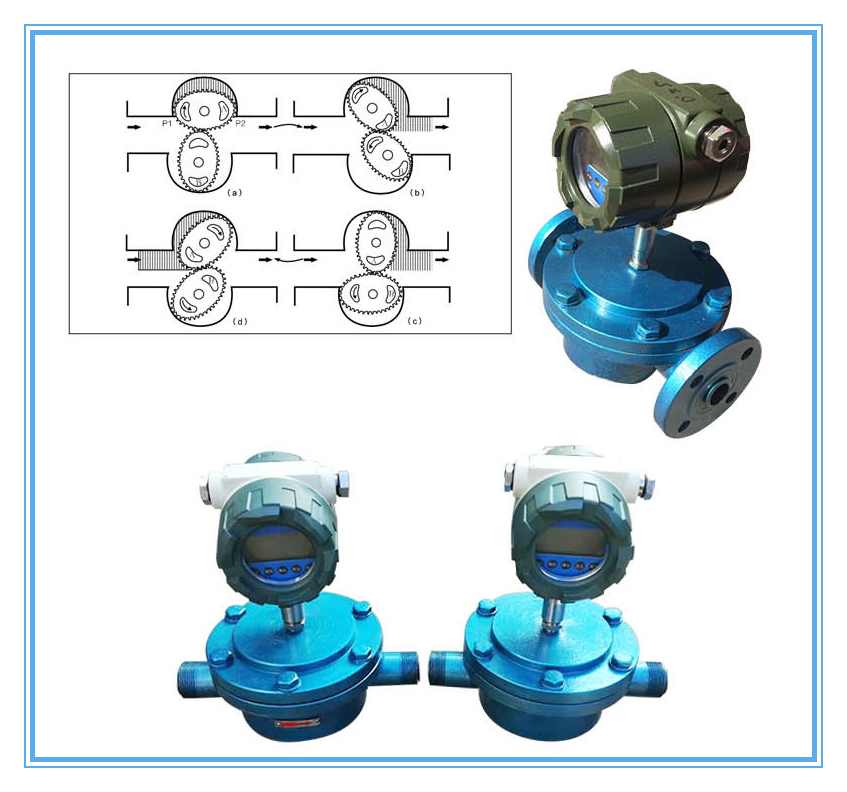

??高溫油用流量計工作原理:(雙轉子齒輪嚙合)
?
??高溫油用流量計保證精度測量范圍:
?

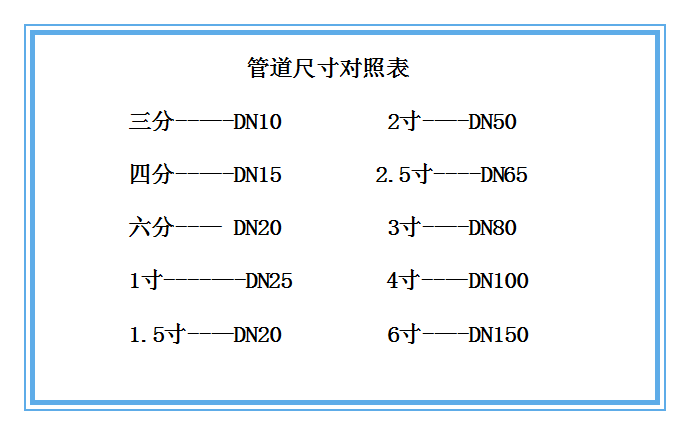

???高溫油用流量計尺寸對照表:
安裝與使用
1、儀表在安裝的方向應該使儀表殼體上所示箭頭方向與液體方向相同,安裝位置應注意便于讀書。
2.儀表盡量安裝在常溫場合,勿安裝在有害氣體及強烈熱輻射的場合,致使儀表計數器部分受損害。
3.橢圓齒輪盡可能安裝成水平位置,即刻度盤應該裝成垂直位置(分度“0” 應該在上面,以減少橢圓齒輪兩平面與殼體間的摩擦,降低零件磨損。
4.儀表安裝在泵的輸出端,若裝在吸入端,儀表過濾器壓力損失使泵的吸入負壓增大,泵轉軸處的液體外流也造成儀表的誤差增大,泵的吸入端的法蘭也應該防止漏氣,否則也會造成儀表的誤差增大。
5.在儀表前需裝過濾器,不讓大于0.2毫米的微粒通過,防止儀表因微粒而堵塞,過濾器應易于清洗。
6.儀表前最好安裝逆閥,使管道液體只能單向流動,防止計數器的損害。
7.儀表建議如圖5所示,設置旁路與閥,可安裝在水平垂直或其他方向館到上,自上而下,自下而上,自左而右,自右而左。
8.儀表在使用時,應該表內充滿液體,被測液體內不應該混有氣體,否則致使測量不準。液體混有氣體必須在儀表前安裝氣體分離器。
9.儀表安裝前,表前管道應仔細清除雜物,只有當儀表接至管道時,才能去除儀表接口上的封塞,以防雜物進入表內。在安裝儀表時,應防止雜物跌入管道。
10.流量超過規定最大流量時,橢圓齒輪隨著轉數提高而磨損增加,且壓力損失急劇增加,所以應避免使用,低于最小流量雖仍能計算,但誤差增大,液體黏度在10厘泊時儀表的啟動流量約為滿量程的1% 左右。
11.每臺儀表在出廠時都用7號機械油表在室溫條件下標定,油的黏度因室溫而異,常溫下月13厘泊。理論上容積式流量計的測量液體黏度變化,不會影響測量精度,但實際上因測量室內壁與橢圓齒輪之間存在著間隙,間隙中產生的泄露量受液體黏度影響而變化。
12.用于測量高度黏度液體時,一般均將液體加熱以降低黏度,然后再管道內流通,當儀表停用后,儀表內充滿的液體冷卻而變粘。如要在啟用,必須用蒸汽在標題外部把液體沖熱的方法加熱,待儀表內液體黏度降低后才能使用,否則粘液會要住傳動零件等致使損壞。嚴禁掃線蒸汽通過表體,以免損壞儀表。
13.被測液體溫度不應高于規定值,超過了甚至?xí)ㄗ〔粍?dòng),液體溫度變化也造成黏度影響的附加誤差。另外,溫度增加也造成新月空間體積的增加,使儀表“走得慢”,測量室與橢圓齒輪如為鑄鐵時附加誤差約為+0.33%/100℃;測量室為鑄鐵,橢圓齒輪如為鑄鋁時附加誤差為+0.14%/100℃。
14.管道中的流量不應急劇地增加或減少,應避免管道振動,水力沖擊和壓力急劇波動等現象,否則將影響儀表正常工作。
15.壓力損失與液體流量的平方成正比,液體黏度增加,壓力損失也增大。
?
??保管,包裝和運輸:
儀表應該保存在干燥的房間內,并要有專用的包裝箱,以防止儀表受損。
儀表裝箱時,刻度盤應放在上面,在木箱內應固定固牢,防止儀表移動,運輸時損壞。
包裝箱上應該有不易擦掉的標志:“向上”或“ ”,“精密儀表”或“符號”,“小心輕放”等字樣。
儀表的運輸,應該在裝箱后進行,應避免撞擊和劇烈震動。
儀表拆箱為安裝前,仍應封閉進出口,防止雜物進入儀表內。
?
詳細介紹:http://www.smtjbt.cn/chanpin/index/34?
?
?
同類型橢圓齒輪流量計:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(鑄鐵材質 ?回零型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(純機械式,純累計)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (304不銹鋼材質)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(智能型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (內螺紋連接)
?
?
