當前位置:產品中心 > 指針式流量計 > 指針式流量計
型 號: | DQH |
品 牌: | 多欽儀表 |
所屬分類: | 指針式流量計 |
所 在 地: | 上海 |
更新日期: | 2017.09.13 12:23:47 |
指針式流量計,純機械式,結構簡單,有浮子式和齒輪式兩種。
指針式流量計,通常為機械式,無供電、無輸出,機械指針顯示流量,多使用與防爆、不方便供電等場合,通常需要根據測量介質來選擇不同的指針式流量計。
指針式流量計~指針式金屬轉子流量計是一種變面積流量測量儀表,具有體積小檢測范圍大使用方便等特點,特別適用于測量小流量液體、氣體,指針式金屬轉子流量計只可顯示瞬時流量,可帶遠傳功能。
??原理結構
由下而上的流體通過直立的測量管時,浮子在壓差的作用下上升、浮子上升的高度即代表流量的大小。并通過浮子中的磁鋼與指示器中的磁鋼耦合聯結傳遞給指示器,帶動指示器中的指針轉動。
??技術要求:
★?測量范圍:水(2.5~60000)L/h;空氣(0.07~2000)m3/h (在0.101025 MPa、20℃)(潔凈液體、氣體都可以測量)。
★?準確度等級:?1.5、2.5級。
★??量程比:?10:1。
★?工作壓力:?DN15~50,4 MPa; DN80~100,1.6MPa。
★?介質溫度:?-80℃~200℃(內襯F46流量計0℃~80℃)。
★?液體介質粘度:DN15<5mPa·s;DN25~100<5mPa·s。
★?連接方式:法蘭連接、螺紋連接等;法蘭采用GB/T9119.8~10標準。
★??總長度:?DN15~100 250mm。
★??測量管材質:普通型1Cr18Ni9Ti,耐腐型Cr18Ni12Mo2Ti,316L、316襯F46等;如用戶有特殊要求可特殊訂貨。
??樣品展示:
?
? ? ? ? ? ? ? ? ? ?(純機械式 顯示瞬時流量 ?垂直安裝 下進上出)
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(智能型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (下限報警型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (水平安裝型)
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (大口徑尺寸DN150)
?
?詳細介紹:http://www.smtjbt.cn/chanpin/index/23
?
?
指針式流量計~橢圓齒輪流量計(?多用于測量油類、高粘度介質)
??結構原理
1. 在儀表測量室進出口兩端液體壓差的作用下,一對橢圓齒輪A、B在軸上不停的轉動并排出液體,測出橢圓齒輪的轉數即可知道流經儀表液體的總值。
2. LC型橢圓齒輪流量計采用磁性密封連接。積算機構以字輪表示累計讀數。
3. 橢圓齒輪流量計內與被測介質接觸的材料有鑄鐵、鑄鋁、不銹鋼、碳鋼和黃鋼等。

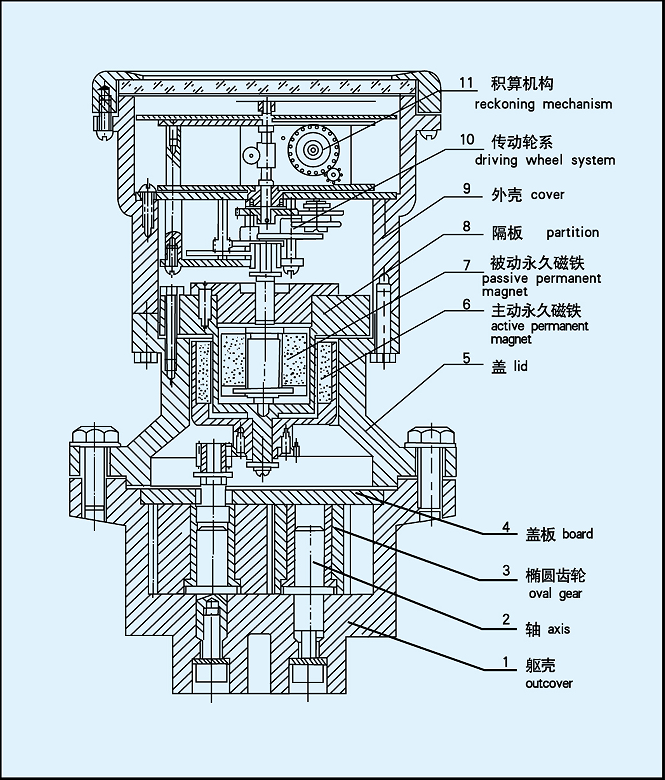

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (流量計永久性磁鐵轉動結構原理圖)
???主要技術參數
1. 精度等級:普通型0.5級,高精度0.2級
2. 介質壓力:普通型1.6MPa,高壓型3.2MPa
3. 粘度范圍:普通型:0.6~200mpa.s,高粘度200~1000mpa.s
4. 介質溫度:普通型<120℃,高壓型<200℃
5. 表體材質:鑄鐵、鑄鋼、不銹鋼等
6. 轉動部件:鋁合金、不銹鋼等
7. 本安防爆:ExiallAT3
8. 連接方式:法蘭連接DN10~DN100,螺紋連接DN10~DN50
9. 安裝方式;水平、垂直
10. 口徑系列:DN10,15,20,25,40,50,80,100
11. 壓力損失:≤0.1 MPa
???產品說明:
LC型橢圓齒輪流量變送器與二次儀表配套組成的橢圓齒輪流量計,具有遠距離顯示瞬間流量及累計流量功能,可滿足自動控制需要。
??變送器具有以下特點:
1. 采用先進無觸點發信技術;
2. 精確度高,受液體粘度變化影響?。?br />
3. 表前無須安裝直管段;
4. 本質安全型防爆,防爆標志:ExiaIIAT3
5. 合格證書號GYB5397,與關聯設備LB867連用,用于相應爆炸危險場所。
???保證精度測量范圍:
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(鑄鐵材質 ?機械式 ?顯示瞬時和累計)
?
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(純機械式,純累計)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (304不銹鋼材質)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(智能型 ?機械式)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(內螺紋連接 ?機械式)
?
詳細介紹:http://www.smtjbt.cn/chanpin/index/34
?
?
