當前位置:產品中心  >  過熱蒸汽流量計  > 過熱蒸汽流量計

過熱蒸汽流量計

過熱蒸汽流量計
型    號:DVS
品    牌:
所屬分類:過熱蒸汽流量計
所 在 地:上海
更新日期:2017.06.02 12:20:44
分享到: 4

DN10-1000;法蘭型、卡裝;分體補償、一體補償型;輸出4-20mA、RS485通訊等。


?

?★?過熱蒸汽認識:

在同一壓力下,對飽和蒸汽再加熱,則蒸汽溫度開始上升,超過飽和溫度,這時的蒸汽就叫過熱蒸汽。過熱蒸汽的溫度與飽和蒸汽的溫度之差叫蒸汽的過熱度。過熱度越大,則表示蒸汽所儲存的熱能越多,對外做功的能力越強。流量計之所以要進行溫壓補償,就是要把流量計測得的體積方轉化成質量方。因過熱蒸汽的密度跟溫度和壓力有關,而過熱蒸汽的溫度和壓力是一個變量,所以都要進行補償。如果測量的是過熱蒸汽,那么是一定要進行溫度和壓力補償?shù)?,因為過熱蒸汽的密度是溫度和壓力的函數。不論用什么表測量,都要有補償。對于恒定的蒸汽的流量應該適情況而定,如果它的溫度和壓力已經很穩定了,溫度和壓力可以設定為固定值進行補償,(可以在現場安裝一個雙金屬溫度計和壓力表觀察一下)這樣可以省掉一部分投資。

?★?穩壓補償概念:

溫壓補償通常指儀表測量的數據是在溫度25度,壓力為一個標準大氣壓為條件下的結果,通常測量現場的溫度和壓力與標準有區別,所以一般儀表都能測量現場溫度與壓力,然后通過計算公式對測量結果進行自動補償。
比如空氣流量的測量,一般流量計(渦街流量計、孔板流量、雙D巴、阿牛巴等流量計)測量的都是當前溫度壓力下的體積流量,但是空氣的體積一定時其質量受溫度壓力影響較大,計算公式為:
PV=NRT=>m=MPV/RT
理想氣體狀態方程,其中R是常數,約為8.314J/(mol·K);P為氣體壓強,單位Pa;M是該物質的摩爾質量(或者混合氣體的平均摩爾質量);V為氣體體積,單位m3;T為體系溫度,單位K。 為了近似計算,溫度看成常溫20℃(293K),該氣體近似理想氣體。
空氣質量m=29g/mol×101325Pa×1m3÷8.314J/(mol·K)÷293.15K=1205.63g=1.2kg
從公式中可以看出空氣質量與溫度壓力關系很大,所以儀表測量時要先測量出現場的溫度和壓力然后進行自動補償。
總的來說,溫壓補償?shù)囊饬x就是將不是標況下測量的結果轉換成對應的標況下測量結果,保證不同點測量的結果都在同一個尺度下,利于比較和統計。
?
?

?
?
過熱蒸汽流量計--渦街流量計
?★?使用場合:

★?測量氣體時,需要溫度壓力同時補償;氣體一般都以標準狀況體積流量結算。因為氣體的體積流量溫度或壓力變化時,流量都會改變。
★?測量過熱蒸汽時,需要溫度壓力同時補償;蒸汽一般都以質量流量結算。因為溫度或壓力有任何一個發生變化,蒸汽密度會發生改變,質量流量也隨之改變。
★?測量飽和蒸汽時,需要單溫度補償或單壓力補償。飽和蒸汽的密度與溫度或壓力有一個固定的對應關系(飽和蒸汽密度表),知道其中的任何一個,都可以確定飽和蒸汽的密度。
★?測量液體時,一般不需要壓力補償,在5MPa以下,一般只考慮溫度影響,為準確測量需要溫度補償。一般測量時,可以不使用任何補償;測量一些碳?xì)浠衔铮ㄈ缭停话阈枰獪囟葔毫ν瑫r補償。

?★?常用型號:?DVS-DS80F21W
型號注解:渦街流量計,介質為過熱蒸汽,DN80,在線穩壓補償型,表體材質為304不銹鋼,介質溫度:溫度低于250°C,額定壓力1.6MPa;現場顯示瞬時流量和累計流量,4-20mA輸出,24V供電,配套碳鋼安裝法蘭、螺栓螺母等緊固件。

流量計價格隨選型規格、口徑、配置變化影響,不是一口價產品,需要根據您的工況選型報價.

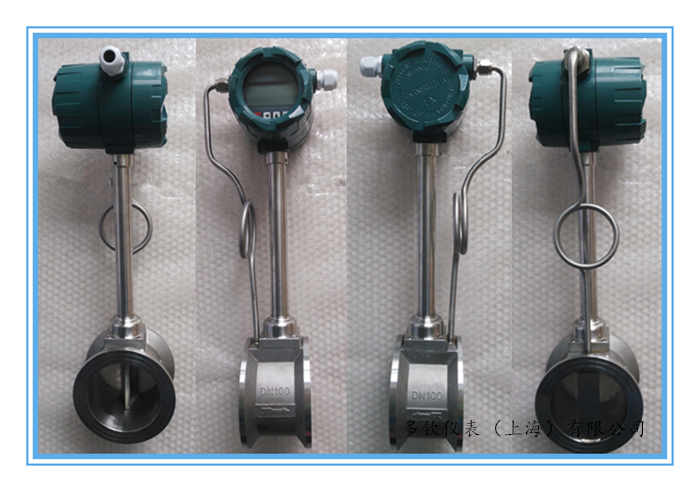

?大口徑在線穩壓補償型

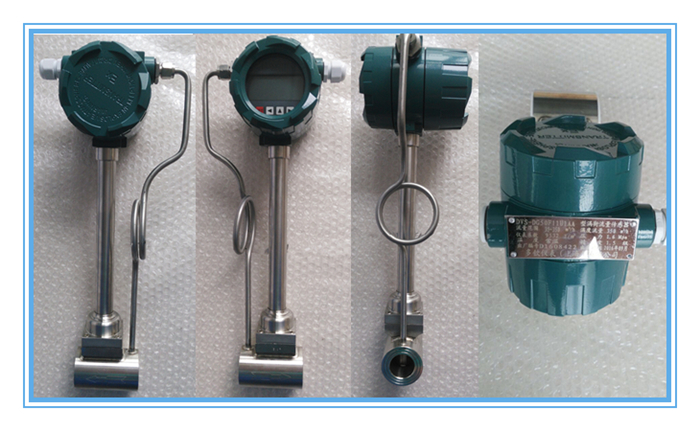

穩壓補償在線顯示型

?
?

?★?過熱蒸汽渦街流量計口徑確定:

已知蒸汽壓力和溫度及工況流量時

測量介質為過熱蒸汽,蒸汽溫度為320℃,壓力為1.5MPa(絕壓),流量范圍為3t/h~25t/h, 試 確定流量計口徑。

步驟一:計算蒸汽的等效空氣參比條件下的體積流量范圍,經查附表(二),該狀態下蒸汽的密度為:5.665Kg/m3,由公式(8) :

?

步驟二:根據等效參比流量范圍765-6379m3/h,查表(二),比較適合該流量范圍為DN200口徑。

?

??★?主要技術指標

??★?安裝設計

? 儀表的正確安裝是保障儀表正常運行的重要環節,若安裝不當,輕則影響儀表的使用精度,重則會影響儀表的使用壽命,甚至?xí)p壞儀表。

(一) 安裝環境要求:

1. 盡可能避開強電設備、高頻設備、強開關電源設備。儀表的供電電源盡可能與這些設備分離。

2. 避開高溫?zé)嵩春洼椛湓吹闹苯佑绊?。若必須安裝,須有隔熱通風措施。

3. 避開高濕環境和強腐蝕氣體環境。若必須安裝,須有通風措施。

4. 渦街流量儀表應盡量避免安裝在振動較強的管道上。若必須安裝,須在其上下游2D處加設管道緊固裝置,并加防振墊,加強抗振效果。

5. 儀表最好安裝在室內,安裝在室外應注意防水,特別注意在電氣接口處應將電纜線彎成U形,避免水順著電纜線進入放大器殼內。

6. 儀表安裝點周圍應該留有較充裕的空間,以便安裝接線和定期維護。

(二) 儀表管道安裝要求:

1. 渦街流量儀表對安裝點的上下游直管段有一定要求,否則會影響介質在管道中的流場,影響儀表的測量精度。儀表的上下游直管段長度要求見圖(三)

?

注:調節閥盡可能不安裝在渦街流量儀表的上游,而應安裝在渦街流量儀表的下游10D處。

1. 上、下游配管內徑應相同。如有差異,則配管內徑Dp與渦街儀表表體內徑Db,應滿足以下關系

0.98Db≤Dp≤1.05Db

? 上、下游配管應與流量儀表表體內徑同心,它們之間的不同軸度應小于0.05Db

2. 儀表與法蘭之間的密封墊,在安裝時不能凸入管內,其內徑應比表體內徑大1-2mm

3. 測壓孔和測溫孔的安裝設計。被測管道需要安裝溫度和壓力變送器時,測壓孔應設置在下游3-5D處,測溫孔應設置在下游6-8D處,見圖(七)。D為儀表工稱口徑,單位:mm

4. 儀表在在管道上可以水平、垂直或傾斜安裝。

5. 測量氣體時,在垂直管道安裝儀表,氣體流向不限。但若管道內含少量液體,為了防止液體進入儀表測量管,氣流應自下而上流動,如圖(四)a所示

6. 測量液體時,為了保證管內充滿液體,所以在垂直或傾斜管道安裝儀表時,應該保證液體流動方向從下而上。若管道內含少量氣體,為了防止氣體進入儀表測量管,儀表應安裝在管線的較低處。

如圖(四)b所示

?8. 測量高溫、低溫介質時,應注意保溫措施。轉換器內部(表頭殼體內)高溫一般不應超過70℃;低溫易使轉換器內部出現凝露,降低印制電路板的絕緣阻抗,影響儀表正常工作。

??★?渦街流量計分體式補償、現場顯示型等同系列樣品展示:

法蘭型

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (法蘭型)? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??

高溫型

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(高溫型)

不同口徑

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(不同口徑)

分體式

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (分體式 ?穩壓補償)

插入式

? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(插入式渦街流量計)

?


?

?過熱蒸汽流量計~ V錐流量計?http://www.smtjbt.cn/chanpin/detail/130

?

★?過熱蒸汽流量計~孔板流量計?http://www.smtjbt.cn/chanpin/detail/133

★?過熱蒸汽流量計~平衡流量計?http://www.smtjbt.cn/chanpin/detail/201

?

以上都為差壓式流量計,需要配套:流量積算儀、差壓變送器、PT100、壓力變送器、高溫型安裝附件 等一整套配置來完成對高溫高壓蒸汽的測量。

?用戶在進行差壓式流量計的選型訂貨時,首先要給制造企業提供以下工藝參數:

??

1、管道的口徑(管徑*壁厚)
2、管道的材質
3、流量計測量的介質
4、被測介質的工作溫度
5、被測介質的工作壓力(最大壓力、最小壓力、正常壓力)
6、被測介質的工作流量(最大流量、最小流量、正常流量)
7、被測介質的粘度

注:上述參數是制造廠在生產之前進行詳細計算的基礎,沒有這些參數,很難制作一臺符合用戶要求的差壓式流量計。制造廠根據用戶提供的上述參數,計算出流量傳感器的β值和差壓值(差壓變送器的量程范圍)。這些工作是在制造廠由專業工程師進行計算完成。

更詳細內容:差壓式流量計?http://www.smtjbt.cn/chanpin/detail/143

?


售后與質保 ??

多欽儀表(上海)有限公司供應的所有產品:

?★?所有產品質保2年;

?★?免費提供電話咨詢、指導安裝調試等服務;

?★?協商上門指導安裝、調試等事宜,只收取合理的差旅費用;

?★?量大可以免費上門指導安裝、調試;
服務宗旨:不管產品使用多長時間,只要您找到我們,我們都會為您解決所有問題,直到滿意為止。相信我們從事流量計行業10多年的實踐經驗?zāi)転槟銕頋M意的服務。

?

?

?
?

?
