當前位置:產品中心 > 二線制電流輸出型橢圓齒輪流量計 > 橢圓齒輪流量計遠傳型
型 號: | LC |
品 牌: | 多欽儀表 |
所屬分類: | 二線制電流輸出型橢圓齒輪流量計 |
所 在 地: | 上海 |
更新日期: | 2017.06.01 12:19:20 |
DN10-DN150, 法蘭、螺紋連接;輸出4-20mA;指針型、液晶型。
?
橢圓齒輪流量計遠傳型性能參數:
★ 輸出信號: 二線制4-20mA?
★?口徑:DN10-150
★?材質:鑄鐵、鑄鋼、不銹鋼
★?顯示:雙排數顯智能表頭,顯示瞬時流量和累計流量,帶遠傳功能; ?指針型
★?接口:法蘭、螺紋
★?供電:12V、24V
★?壓力:1.6MPa、2.5MPa、4.0MPa、6.3MPa
★?溫度:0-60°C ; 0-200°C
?
?
橢圓齒輪流量計遠傳型?電氣性能指標
★?工作電源:
? ? ? ? A.外電源:+24VDC±15%,紋波<5%,適用于4~20mA輸出、脈沖輸出、報警輸出、RS-485等;
B.內電源:1組3.6V鋰電池(ER26500),當電壓低于3.0V時,出現欠壓指示。
★?整機功耗:
A.外電源:<2W;
B.內電源:平均功耗1mW,可連續使用兩年以上。
★?脈沖輸出方式:
工況脈沖信號,直接將流量傳感器檢測的工況脈沖信號經光耦隔離放大輸出,高電平≥20V,低電平≤1V;
?定標脈沖信號,與IC卡閥門控制器配套,高電平幅度≥2.8V,低電平幅度≤0.2V, ? ? ? ? ? ? ? ? 單位脈沖代表體積量可設定范圍:0.001m3~100m3。單選擇該值時必須注意:定標脈 沖信號頻率應≤900Hz。
定標脈沖信號,經光耦隔離放大輸出,高電平≥20V,低電平≤1V。
★?RS-485通信:
A.采用光電隔離RS-485接口,可直接與上位機或二次表聯網,遠傳顯示介質的溫度、壓力和經溫度、壓力補償后的標準體積流量和標準體積總量;
B.由RS-485接口與HW-Ⅰ數據采集器配套,可組成電話網絡通信系統,一臺數據采集器可帶15臺流量計;
C.由RS-485接口與HW-Ⅱ數據采集器配套,可組成寬帶網絡通信系統,由INTERNET傳輸數據,一臺數據采集器可帶8臺流量計。
★?電流信號(光電隔離)
輸出與瞬時流量成正比的4~20mA電流信號,4mA對應0, 20 mA對應最大流量量程(該值可在一級菜單中進行設置),制式:兩線制或三線制,流量計可根據所插電流模塊自動識別,并正確輸出。
★?控制信號輸出:
A.下限報警信號:光電隔離,高低電平報警,報警電平可設定,工作電壓+12V~+24V,最大負載電流50mA;
B.上限報警信號:光電隔離,高低電平報警,報警電平可設定,工作電壓+12V~+24V,最大負載電流50mA;
C.關閥報警輸出(BC端,IC卡控制器用):邏輯門電路輸出,正常輸出低電平,幅度≤0.2V;報警輸出高電平,幅度≥2.8V,負載電阻≥100kΩ;
D.電池欠壓報警輸出(BL端,IC卡控制器用):邏輯門電路輸出,正常輸出低電平,幅度≤0.2V;報警輸出高電平,幅度≥2.8V,負載電阻≥100kΩ;
?
?
橢圓齒輪流量計電流信號輸出型常用型號:
選型所需參數:流體名稱、流體粘度、管道材質和口徑、最高最低工作壓力、介質溫度、流量范圍以及現場工況要求等。
?常用型號:LC-50A13
型號注解:橢圓齒輪流量計,測量介質為油類,溫度低于60度,DN50,額定壓力4.0MPa,表體材質為鑄鐵,精度0.5,指針型,輸出4-20mA,24V供電,法蘭連接。
流量計價格隨選型規格、口徑、配置變化影響,不是一口價產品,需要根據您的工況選型報價.

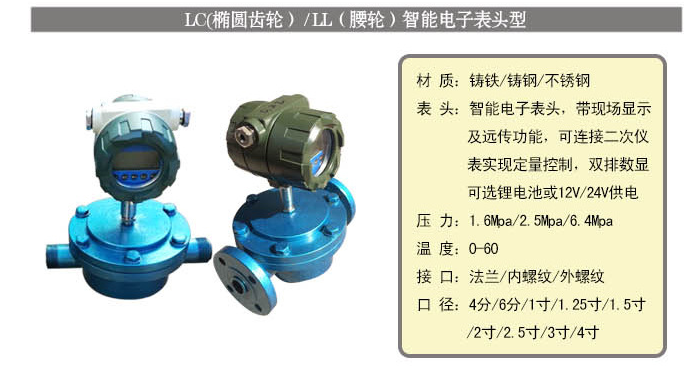

液晶型橢圓齒輪流量計樣品展示:
工作原理參考:
機械式橢圓齒輪流量計:http://www.smtjbt.cn/chanpin/detail/68
說明書下載:http://www.smtjbt.cn/xiazai/detail/137
?
?

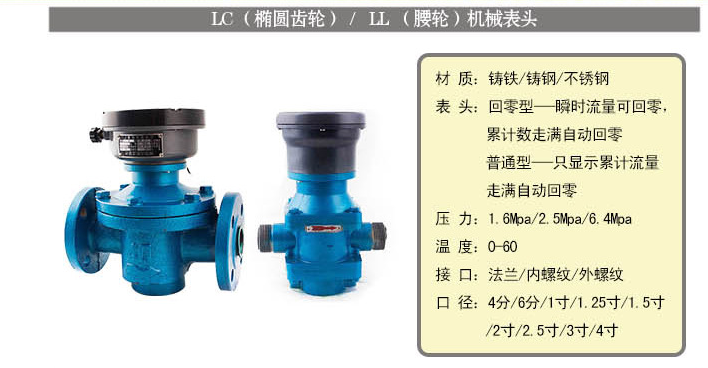

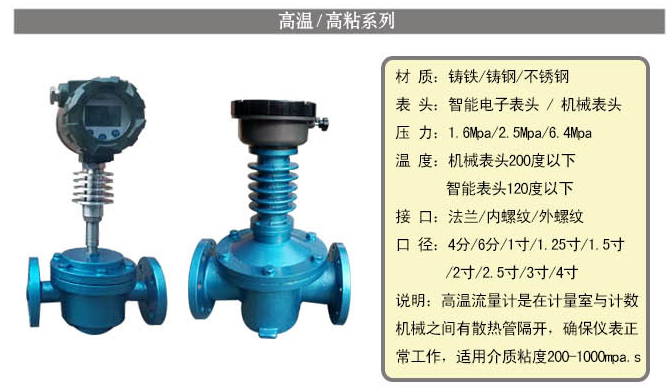

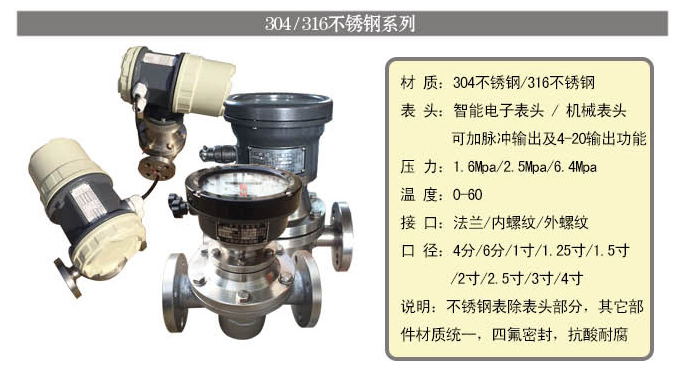

橢圓齒輪流量計電流信號輸出型規格齊全,品種繁多
?
?
?
?

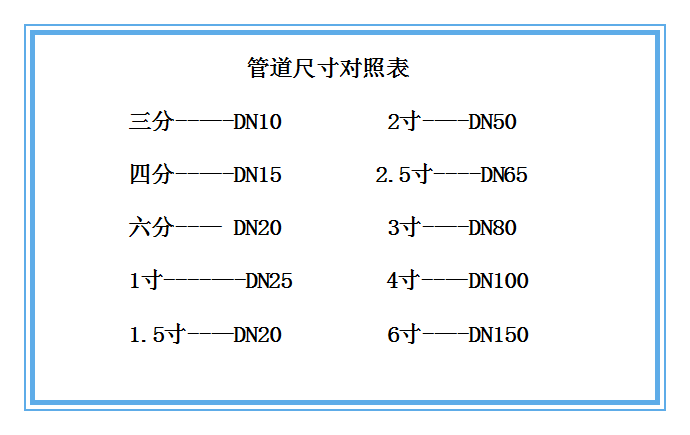

管道尺寸范圍對照表:
?
?
保證精度測量范圍:
?
?
安裝與使用
1、儀表在安裝的方向應該使儀表殼體上所示箭頭方向與液體方向相同,安裝位置應注意便于讀書。
2.儀表盡量安裝在常溫場合,勿安裝在有害氣體及強烈熱輻射的場合,致使儀表計數器部分受損害。
3.橢圓齒輪盡可能安裝成水平位置,即刻度盤應該裝成垂直位置(分度“0” 應該在上面,以減少橢圓齒輪兩平面與殼體間的摩擦,降低零件磨損。
4.儀表安裝在泵的輸出端,若裝在吸入端,儀表過濾器壓力損失使泵的吸入負壓增大,泵轉軸處的液體外流也造成儀表的誤差增大,泵的吸入端的法蘭也應該防止漏氣,否則也會造成儀表的誤差增大。

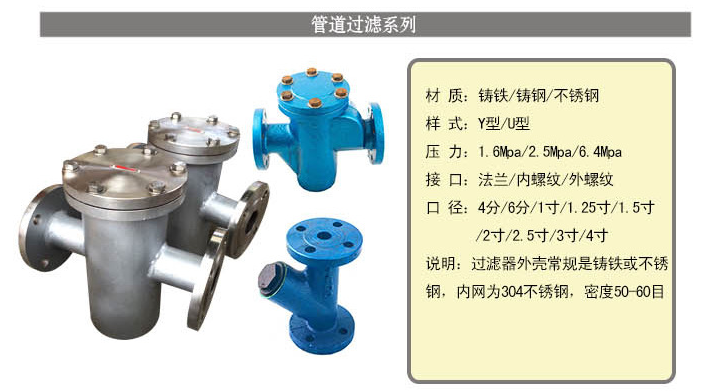

5.在儀表前需裝過濾器,不讓大于0.2毫米的微粒通過,防止儀表因微粒而堵塞,過濾器應易于清洗。
6.儀表前最好安裝逆閥,使管道液體只能單向流動,防止計數器的損害。
7.儀表建議如圖5所示,設置旁路與閥,可安裝在水平垂直或其他方向館到上,自上而下,自下而上,自左而右,自右而左。
8.儀表在使用時,應該表內充滿液體,被測液體內不應該混有氣體,否則致使測量不準。液體混有氣體必須在儀表前安裝氣體分離器。
9.儀表安裝前,表前管道應仔細清除雜物,只有當儀表接至管道時,才能去除儀表接口上的封塞,以防雜物進入表內。在安裝儀表時,應防止雜物跌入管道。
10.流量超過規定最大流量時,橢圓齒輪隨著轉數提高而磨損增加,且壓力損失急劇增加,所以應避免使用,低于最小流量雖仍能計算,但誤差增大,液體黏度在10厘泊時儀表的啟動流量約為滿量程的1% 左右。
11.每臺儀表在出廠時都用7號機械油表在室溫條件下標定,油的黏度因室溫而異,常溫下月13厘泊。理論上容積式流量計的測量液體黏度變化,不會影響測量精度,但實際上因測量室內壁與橢圓齒輪之間存在著間隙,間隙中產生的泄露量受液體黏度影響而變化。
12.用于測量高度黏度液體時,一般均將液體加熱以降低黏度,然后再管道內流通,當儀表停用后,儀表內充滿的液體冷卻而變粘。如要在啟用,必須用蒸汽在標題外部把液體沖熱的方法加熱,待儀表內液體黏度降低后才能使用,否則粘液會要住傳動零件等致使損壞。嚴禁掃線蒸汽通過表體,以免損壞儀表。
13.被測液體溫度不應高于規定值,超過了甚至?xí)ㄗ〔粍?,液體溫度變化也造成黏度影響的附加誤差。另外,溫度增加也造成新月空間體積的增加,使儀表“走得慢”,測量室與橢圓齒輪如為鑄鐵時附加誤差約為+0.33%/100℃;測量室為鑄鐵,橢圓齒輪如為鑄鋁時附加誤差為+0.14%/100℃。
14.管道中的流量不應急劇地增加或減少,應避免管道振動,水力沖擊和壓力急劇波動等現象,否則將影響儀表正常工作。
15.壓力損失與液體流量的平方成正比,液體黏度增加,壓力損失也增大。
?
?
保管,包裝和運輸:
儀表應該保存在干燥的房間內,并要有專用的包裝箱,以防止儀表受損。
儀表裝箱時,刻度盤應放在上面,在木箱內應固定固牢,防止儀表移動,運輸時損壞。
包裝箱上應該有不易擦掉的標志:“向上”或“ ”,“精密儀表”或“符號”,“小心輕放”等字樣。
儀表的運輸,應該在裝箱后進行,應避免撞擊和劇烈震動。
儀表拆箱為安裝前,仍應封閉進出口,防止雜物進入儀表內。
?
?
