當前位置:產品中心 > 防爆型金屬浮子流量計 > 防爆型金屬浮子流量計
型 號: | LZD |
品 牌: | 多欽儀表 |
所屬分類: | 防爆型金屬浮子流量計 |
所 在 地: | 上海 |
更新日期: | 2017.05.18 12:24:40 |
隔爆型: Exd II BT6;本安型:Exia II CT5
?
防爆是指能夠抵抗爆炸的沖擊力和熱量而不受損失仍能正常工作稱為防爆, 防止爆炸的產生必從三個必要條件來考慮,限制了其中的一個必要條件,就限制了爆炸的產生。選擇相應的防爆型儀表和防爆型電氣設備,標準的結構有:隔爆型、增安型、正壓型、充沙型、本質安全型和充油型。
防爆型金屬浮子流量計防爆等級:
★?隔爆型: Exd II BT6
★?本安型:Exia II CT5?
?
?
防爆型金屬浮子流量計使用注意事項:
★?LZD系列金屬管浮子流量計,經國家級儀器儀表防爆安全監督站(NEPSI)檢驗,符合GB3836.1和 GB3836.4標準規定的要求,產品防爆標志為ibllCT5。用戶在使用產品時應注意下列事項。
★?金屬管浮子流量計外殼沒有接地端子,用戶在使用時應可靠接地。
★?金屬管浮子流量計的最大使用環境溫度為-25 ℃~55 ℃。
★?LZD系列金屬管浮子流量計必須與LB906齊納安全柵配套使用構成本安防爆系統。系統接線如圖6。
★?本安全系統的布線應盡量避免外界電磁干擾的影響,并將電纜分布參數控制在0.08μF和2 mH以內。
★?安全柵必須安裝在安全場所。安全柵的安裝、使用和維護應遵守使用說明書。
★?與安全柵相連的控制室儀表的最高工作電壓或其內部可能產生的最高電壓不得高于250Vrms。
★?用戶在安裝、使用和維護LZD系列金屬管浮子流量計時,務必認真閱讀產品說明書,并同時遵守《中華人民共和國爆炸危險場所電氣安全規程》。
?
?
防爆型金屬浮子流量計常用型號:
LZD-50FA-R40-1.6E-M2BA-002
型號注解:金屬浮子流量計,智能型,測量介質為酒精,DN50,表體材質為304不銹鋼,下進上出型,溫度低于100度,額定壓力4.0mpA,顯示瞬時流量和累計流量,垂直安裝,法蘭型,本安防爆。
流量計價格隨選型規格、口徑、配置變化影響,不是一口價產品,需要根據您的工況選型報價.
?
選型樣本下載:http://www.smtjbt.cn/xiazai/detail/65
說明書下載:http://www.smtjbt.cn/xiazai/detail/120
?
?
?
技術要求:
★?測量范圍:水(2.5~60000)L/h;空氣(0.07~2000)m3/h (在0.101025 MPa、20℃)。
★?準確度等級:?1.5、2.5級。
★??量程比:?10:1。
★?工作壓力:?DN15~50,4 MPa; DN80~100,1.6MPa。
★?介質溫度:?-80℃~200℃(內襯F46流量計0℃~80℃)。
★?液體介質粘度:DN15<5mPa·s;DN25~100<5mPa·s。
★?連接方式:法蘭連接、螺紋連接等;法蘭采用GB/T9119.8~10標準。
★??總長度:?DN15~100 250mm。
★??測量管材質:普通型1Cr18Ni9Ti,耐腐型Cr18Ni12Mo2Ti,316L、316襯F46等;如用戶有特殊要求可特殊訂貨。?
電性能
★?輸出信號:二線制(4~20)mA、三線制(0~10)mA。
★??線性度:1%;
★?.?電源:DC 24(1±+10-15%)V。
★??功率消耗:25 mW。
★??環境溫度:-25 ℃~55 ℃。
★??溫度影響:0.5%/10 ℃。
★?負載電阻:DC (0~10)mA (0~1)kΩ;
? ? ? ? (4~20)mA (0~600)Ω。
★??接線電纜:RVVP 3×28/0.15。
★??防爆等級:ExiaⅡCT5。
★?配安全柵型號:LB906型。
★?.電遠傳變送器:HK-H810型或ESK-I(二線制)。;
?
★??接線圖:
流量范圍對照表:
?
使用與維修
★?安裝流量計之前一定要將管道內的焊?渣、雜物清理干凈。
★??流量計必須垂直于地面安裝其傾斜度不得超過2°。否則會影響測量準確度。
★?為了確保流量計的測量準確性,應在流量計的進口端增加不少于10DN的直管段,出口端不少于5DN的直管段,測量時調節控制閥必須安裝在流量計的下游。
★??若被測介質為大的脈動流或兩相流,應在流量計的上游安裝緩沖器來消除或減弱脈動,保證介質的流動是單相穩定的,同時,建議流量計最好使用阻尼型的。
★?若被測介質較臟或含有導磁顆粒時,應在流量計的上游安裝過濾器或磁過濾器。
★??流量計的安裝應能適當支撐管道的振動或減少流量計的軸向負荷,否則應增加固定流量計的支撐。
★?為了便于流量計的保養維修,磁過濾器的清洗以及用戶管路的定期維護保養,建議使用如圖所示的旁路管道。
??當流量計用于氣體測量時,應保證?管道內的工作壓力不少于5倍流量計?的壓力損失,使流量計能夠穩定正常動作。(圖6 安裝圖)
★??對電遠傳及帶報警限位開關的流量計在使用前,打開儀表蓋,按接線圖示正確接線。對于報警型的旋松限位開關處的螺絲,用戶根據需要設定限位報警位置,并旋緊螺絲,復原后使用。
★??按儀表指示器中的警示牌,取出運輸中防止浮子振動的阻動件,復原后再使用儀表。
★?若開啟流量計時,由于管道內沒有壓力或系統還未達到儀表正常使用的工作壓力,必須緩慢開啟控制閥,直到系統正常,儀表方可使用,否則容易造成指針跳動或浮子的突然撞擊而損壞的現象。
★?用戶使用時,若被測流體的密度與水不同時,或被測氣體的參數和工作狀態與制造廠家規定不同時應對流量計示值讀數進行換算,換算方法見附錄。
?
?
設計選型須知
★?根據測量流體是氣體或液體。正確選用氣體或液體金屬管浮子流量計。
★?被測流體無腐蝕性選用普通型,有腐蝕性選用防腐型。
★??訂貨時請注明被測介質名稱、流量、管道通徑及工作壓力、溫度、密度、粘度等情況。我公司可根據用戶提出的密度等進行刻度修正,制作特殊的流量標尺。
★??根據被測流體的測量范圍、應用場合等選用合適型號的規格品種。如有特殊要求的流量計,請來公司或來函與營銷科聯系。?
?
?

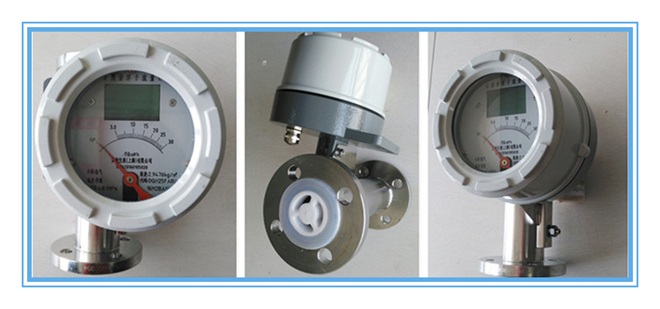

同系列產品展示:
?
?
