當前位置:產品中心 > 微小型金屬浮子流量計 > 微型金屬管浮子流量計
型 號: | LZZW |
品 牌: | 多欽儀表 |
所屬分類: | 微小型金屬浮子流量計 |
所 在 地: | 上海 |
更新日期: | 2017.04.21 12:44:13 |
微小型,精確測量,可以測量氣體、液體。
?一、產品概述:
微型金屬管浮子流量計,即微小流量金屬管浮子式流量測量?jī)x表,可測量液體、氣體或蒸汽,該儀表采用變面積 式測量原理,測量部件由一個錐形測量管和浮子組成,具有堅固、穩定和應用范圍廣的特點。
連接方式有 水平連接或垂直連接,亦可選配入口壓力變化或出口壓力變化的壓力調節器 (恒流閥),廣泛應用于石油、化工、化纖、鋼鐵、食品、輕工、制藥等行業的微小流量測量和過程控制。
微型金屬管浮子流量計LZZW 系列為現場指示型儀表,可選裝一個或二個本安防爆型報警開關 (需配備關聯設備);LZDW 系列為電遠傳型儀表,輸出 4~20mA 電流信號 (兼容 HART 通訊協議),同時采用LED 光柱現場指示流量。?
?
?
?
?
?
三、主要技術參數
? 1、測量范圍:水 (20℃)0.3~100L/h
? ?空氣 (20℃ 101325Pa)5~3400L/h
? 2、量 程 比:10 ∶1
? 3、準確度等級:LZZW 系列 4.0 級,LZDW 系列 2.5 級
?
? 4、最大工作壓力:2.5MPa 或 6.4MPa,最大 13MPa
? 5、介質溫度:—80~+150℃,最高 300℃
? 6、環境溫度:—25~+65℃
? 7、連接方式:1/4″NPT 內螺紋,可選Φ6 (Φ8)卡套連接或按用戶要求
? 8、限位報警:1~2 個報警開關 (可選,防爆等級 ExiaIICT3—T6 )
? 9、電遠傳:電源電壓:24(1±10%)V DC
? 輸出信號:(4~20)mA DC,二線制(兼容 HART 通訊協議)
? 負載電阻:≤500 Ω (24V DC)
? 10、防護等級:IP65 ?
?
?
四、測量范圍:
?
?
五、外形及安裝尺寸
?
?
?

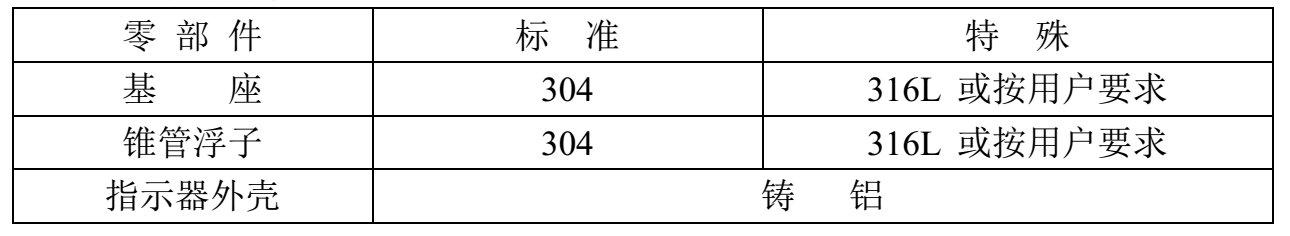

?六、主要零部件材質
?
?
七、報警關聯設備金屬參數
帶報警開關的微小流量金屬管浮子流量計需配備關聯設備,可選用接近開關輸入的隔離式安全柵或晶體管繼電器WE77/Ex—1、WE77/Ex—2。
?
晶體管繼電器 WE77/Ex—1、WE77/Ex—2 由電源組、晶體管放大器和中間繼電器組成,WE77/Ex—1帶有一個安全控制電路,WE77/Ex—2 帶有兩個安全控制電路。 ?
?
?
?
八、安裝與維護
1 、流量計安裝到工藝管道之前,應對工藝管道進行吹掃或清洗,防止管道中雜質堵塞儀表,影響正常使用。
2 、流量計應垂直安裝,介質流向向上,流量計中心線與鉛垂線的夾角不超過 5°。
3、為防止管道受壓變形,流量計接口必須與管道軸線對中并平行。必要時在流量計兩側適當支撐管道, 以防止震動并且減輕流量計的軸向壓力。
4 、如果介質中含有固體雜質,應在流量計上游加裝過濾器。
5、為了便于維護和清洗,建議安裝旁通管路。
6、為確保流量指示穩定,建議在流量計下游安裝流量調節閥。
7、用于測量液體時,應保證工作壓力不低于 2 倍最大壓損;用于測量氣體時,應保證工作壓力不低于 5
? 倍最大壓損,以使流量計穩定工作。
8、本儀表基于磁耦合原理工作,應確保儀表周?chē)渌O(shè)備產生的磁場不影響測量結果。
?
??
售后與質保 ??
?
多欽儀表(上海)有限公司供應的所有產品:
所有產品質保2年;
免費提供電話咨詢、指導安裝調試等服務;
協商上門指導安裝、調試等事宜,只收取合理的差旅費用;
量大可以免費上門指導安裝、調試;
服務宗旨:不管產品使用多長時間,只要您找到我們,我們都會為您解決所有問題,直到滿意為止。相信我們從事流量計行業10多年的實踐經驗?zāi)転槟銕?lái)滿意的服務。
?
?
?
?
?
?
