當前位置:產品中心 > 渦街流量計插入式 > 插入式渦街流量計
型 號: | DVS |
品 牌: | 多欽儀表 |
所屬分類: | 渦街流量計插入式 |
所 在 地: | 上海 |
更新日期: | 2017.04.14 12:08:57 |
DN200-3000,304不銹鋼材質,插入式安裝,現場顯示或分體式,多種信號輸出。
?
?
插入式渦街流量計主要用于各種行業工業管道中大口徑氣體、液體、蒸汽介質流體的流量測量。
?特點:
? ?★?壓力損失小、量程范圍大、精度高;在測量工況體積流量時幾乎不受流體密度、壓力、溫度、粘度等參數的影響。
? ? ? ?★?無可動機械零件,因此可靠性高,維護量小。
? ?★儀表參數能長期穩定。
? ?★插入式渦街流量計采用壓電應力式傳感器,可靠性高,可在-20℃~+250℃的工作溫度范圍內工作。
? ?★有模擬標準信號,也有數字脈沖信號輸出,容易與計算機等數字系統配套使用,是一種比較先進、理想的流量?jī)x表。
?優 點:
? 局限性:
? ?★?插入式渦街流量計一種速度式流量計,漩渦分離的穩定性受流速分布影響,故它對直管段有一定的要求,一般是前"10D,后5D";測量液體時,上限流速受壓損和"氣蝕"現象限制,一般是10m/s。
? ?★測量氣體時,上限流速受介質可壓縮性變化的限制,下限流速受雷諾數和傳感器靈敏度的限制,一般氣體的流速范圍10-70m/s。
? ?★測量蒸汽時,流速范圍為8-50m/s。
? ?★對振動較大敏感,在振動較大的管道安裝時,管道要有一定的減震措施。
? ?★采用壓電晶體作為檢測傳感器,其受溫度的限制,一般長期工作溫度為-40℃~+350℃和-10℃~+250℃。
?
?

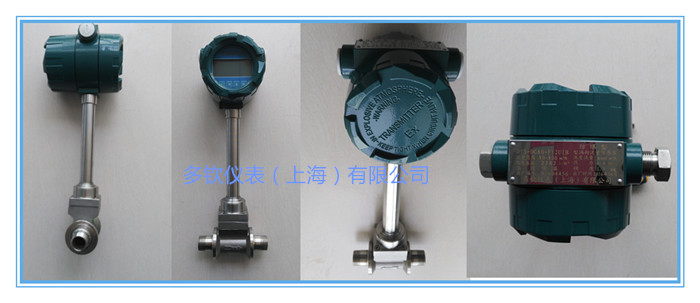

?樣品展示:
?
?
流量計價格隨選型規格、口徑、配置變化影響,不是一口價產品,需要根據您的工況選型報價.
使用常見故障以及排除方法:http://www.duoqinsh.com/duoqinsh-Article-231837/
? ? ? ? ? ? ? ? ? ? ? ?選型樣本下載 :?http://www.smtjbt.cn/xiazai/detail/62
? ? ? ? ? ? ? ? ? ? 使用說明書下載:http://www.smtjbt.cn/xiazai/detail/119
?
?
技術參數:
?
?

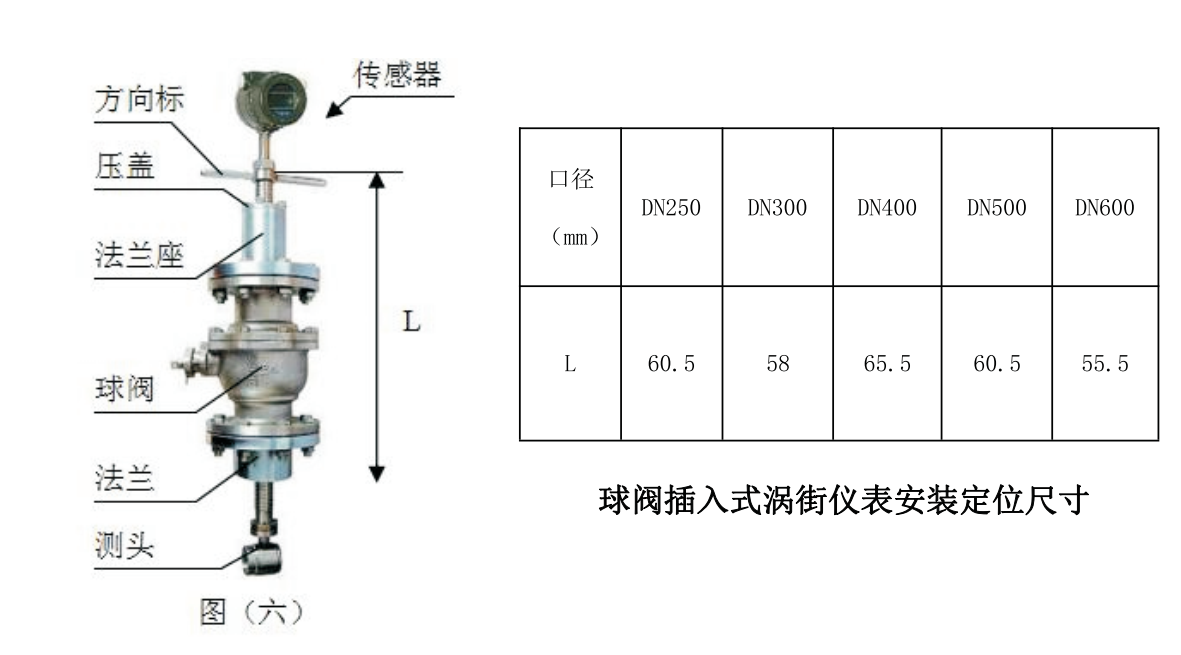

?尺寸以及安裝:
?
安裝步驟:
1. 在管道上用氣焊開一個略小于φ100mm的圓孔,并把圓孔周圍毛刺清除干凈,以保證測頭旋轉流利
2. 在管道圓孔處焊上廠家提供的法蘭,要求法蘭軸線與管道軸線垂直。
3. 將球閥及傳感器安裝在焊接好的發蘭上。
4. 調節絲杠,使插入深度符合要求(保證測頭中心軸線和管道中心軸線重合),流體流向必須與方向標上的指示箭頭保持一致。
5. 均勻擰緊壓蓋上的螺絲。(注:壓蓋的松緊程度決定儀表的密封程度和絲杠能否旋動)
?
6. 檢查各環節是否完成好,慢慢打開閥門觀察是否有泄漏(需特別注意人身安全)若有泄露請重復步驟5、6。
?
?
選型參考流量范圍表:
?
?
?
渦街流量計同系列產品實拍:
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(智能型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (法蘭型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (衛生型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (螺紋連接)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(高溫型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?(在線穩壓補償型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (不同口徑)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (防腐型)
? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? (分體式 ?穩壓補償)
?
?
售后與質保 ??
多欽儀表(上海)有限公司供應的所有產品:
所有產品質保2年;
免費提供電話咨詢、指導安裝調試等服務;
協商上門指導安裝、調試等事宜,只收取合理的差旅費用;
量大可以免費上門指導安裝、調試。
服務宗旨:不管產品使用多長時間,只要您找到我們,我們都會為您解決所有問題,直到滿意為止。相信我們從事流量計行業10多年的實踐經驗?zāi)転槟銕?lái)滿意的服務。
?
?
?
?
