當前位置:產品中心 > 固定式超聲波流量計 > 固定式超聲波流量計
型 號: | TDS-100F |
品 牌: | 多欽儀表 |
所屬分類: | 固定式超聲波流量計 |
所 在 地: | 上海 |
更新日期: | 2017.04.12 12:44:21 |
主要用來測量均勻液體的瞬時流量和累計流量,外夾式(外敷式)安裝,精度1.0.
?
固定式超聲波流量計優勢
★ 耐壓等級: 不受管道內介質壓力影響,適合所有工作壓力下介質流量測量
★使用介質:管道內所有均勻液體介質
★ 使用要求:介質流體滿管、均勻的流過管道,無雜質,DN25-800,僅限于液體
★ 優勢:外夾式(外敷式)安裝,不用破壞管道,保證管道的完整性,精度1.0,顯示瞬時流量和累計流量,輸出485、4-20mA 信號,PVC管、鋼管允許有襯里等都可滿足測量需要,特別適合高壓管道。
?
?
固定式超聲波流量計適用于各種尺寸管道流量計量,流速測量范圍為0.01~±32m/s,測量介質為水、海水、污水、酒精等單一穩定的液體,測量材質為鋼、不銹鋼、鑄鐵、PVC、玻璃鋼等均勻質密的管道。
★?測量精度:1%;
★?工作電源:隔離DC8-36V或AC85-264V;
★?功 ? ?耗:工作電流50mA(不連接鍵盤和蜂鳴器不響的條件下);
★?可選輸出:1路標磚隔離RS485輸出;?1路隔離4-20mA或0-20mA輸出(有源、無源可選);可選HART協議;雙路隔離OCT輸出(OCT1脈沖寬度6-1000ms之間可編程,默認200ms);1路雙向串行外設通用接口,可以直接通過串聯的形式連接多個諸如4-20mA模擬輸出板、頻率信號輸出板、熱敏打印機、數據記錄儀等外部設備;
★?可選輸入:三路4-20mA模擬輸入回路;
★?顯 ? ?示:2×10漢字背光顯示器(中英文雙語可選擇);
★?操 ? ?作:16按鍵或4按鍵窗口化操作;
★?其它功能:自動記憶前512天,前128個月,前10年正負凈累積流量自動記憶前30次上、斷電時間和流量并可實現自動或手動補加,并可以通過MODBUS協議讀出;
★?流量傳感器:外敷式、插入式和管段式;
?
?
項目 |
性能、參數 |
||||
測量主機(一次表) |
準確度 |
1.0% |
|||
重復性 |
0.2% |
||||
最大流速 |
64m/s |
||||
測量周期 |
200mS(每秒5次,每個周期采集128組數據) |
||||
測量原理 |
超聲波時差原理,4字節IEEE754浮點運算 |
||||
顯示接口 |
可連接2×10背光型漢字或者2×20字符型液晶顯示器 |
||||
操作 |
外接16鍵輕觸鍵盤以及PC計算機設參軟件 |
||||
輸入 |
3路4~20mA輸入可選,準確度0.1%,可輸入壓力、液位、溫度等信號,也可以作為數字接口使用。 |
||||
兩路三線制PT100鉑電阻輸入回路,可實現熱量計量功能(焓差法) |
|||||
輸出 |
電流信號(可選模塊):4~20mA,阻抗600Ω浮空,準確度0.1%。 頻率信號(可選模塊):1~9999Hz之間任選,OCT輸出。 脈沖信號:正、負、凈流量及熱量累計脈沖,雙路OCT輸出(其中1路脈沖寬度6~1000ms間可編程,默認200ms)。 報警信號:雙路OCT輸出,可選近20種源信號。 數據接口:隔離RS485串行接口。 |
||||
通訊協議 |
MODBUS協議、MBUS協議、FUJI擴展協議(兼容匯中公司流量計及水表通訊協議),推薦使用MODBUS-RTU協議或者MODBUS-ASCII協議 |
||||
其它功能 |
自動記憶前64日、前32個月、前2年的累積流量和工作狀態;自動記憶前16次上、斷電時間和流量并可實現自動或手動補加; 可編程定量控制器(可使用外部輸入信號或MODBUS指令啟動); 1個雙向串行接口可連接多個如4~20mA、數據記錄器等外部設備; 工作參數可固化到機內的FLASH存儲器中,上電時自動調出; 用戶能夠通過E-mail傳送來的代碼文件實現軟件升級 故障自診斷功能。 故障時間計時器。 |
||||
工作電流 |
50mA(不連接鍵盤顯示和蜂鳴器不響的條件下) |
||||
備用電流 |
使用CR2032,在24VDC斷電條件下保持10萬小時數據不丟失 |
||||
環境溫度 |
-10℃~70℃(大于此溫度范圍要求請與廠家聯系) |
||||
工作時間 |
連續 |
||||
版本號 |
WLV12 |
WLV13 |
WLV14 |
WLV15 |
|
電源 |
24VDC |
8~30VDC |
24VDC |
85~264VAC/24VDC |
|
尺寸 |
Φ84 |
116×62 |
92×36 |
150×95 |
|
傳感器 |
外縛式 |
標準S1型,適用管徑DN15~100mm 標準M1型,適用管徑DN50~700mm 標準L1型,適用管徑DN300~6000mm 高溫S1H型,適用管徑DN15~100mm 高溫M1H型,適用管徑DN50~700mm 其它廠家的傳感器 |
|||
插入式 |
測量管道材質不限(不停產安裝)適用于管徑DN80以上。 |
||||
管段式 |
π型管段式:適用于管徑DN25~DN40,整機測量精度±0.5% 標準管段式:適用于管徑DN50~DN1000,整機測量精度±0.5% |
||||
信號電纜 |
專用SEYV75-2屏蔽雙絞線纜,出廠標配5米,特定場合單根可加長于500米(不推薦)。 |
||||
防護等級 |
IP68(可浸水工作) |
||||
可測管道 |
管材 |
鋼、不銹鋼、鑄鐵、PVC、銅、鋁、水泥管等一切質地密致管道,允許有襯里。 |
|||
襯材 |
環氧瀝青、橡膠、灰漿、聚丙烯、聚苯乙烯、聚酯、聚乙烯、硬質橡膠、膠木、聚四氟乙烯。 |
||||
內徑 |
15mm~6000mm(π型管段式內徑可小至2毫米) |
||||
直管段長度 |
上游≧10D,下游≧5D,距泵出口處≧30D。 |
||||
可測管道 |
種類 |
水、海水、酸堿液、食物油、汽、煤、柴油、原油、酒精、啤酒等能傳播超聲波的均勻液體。 |
|||
濁度 |
≦20000ppm,污水測時效果好,絕大多數污水管道可穩定測量。 |
||||
溫度 |
-40℃~160℃ |
||||
流向 |
可對正反向流量分別計量,并可計量凈流量。 |
?
工作原理:

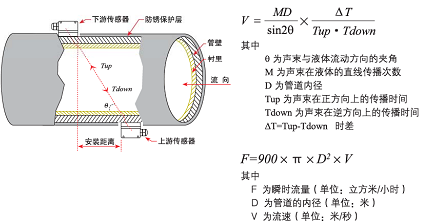

當超聲波束在液體中傳播時,液體的流動將使傳播時間產生微小變化,其傳播時間的變化正比于液體的流速,零流量時,兩個傳感器發射和接收聲波所需的時間完全相同(唯一可實際測量零流量的技術),液體流動時,逆流方向的聲波傳輸時間大于順流方向的聲波傳輸時間。其關系符合下面表達式:
?
?
?
傳感器規格與使用:
?
?
傳感器 |
標準S1型 |
標準M1型 |
標準L1型 |
高溫S1H型 |
高溫M1H型 |
適用管徑 |
DN15-DN100 |
DN50-DN700 |
DN300-DN6000 |
DN15-DN100 |
DN50-DN700 |
液體溫度 |
0℃~70℃ |
0℃~160℃ |
?
?
固定式超聲波流量計儀表井施工要求
如現場傳感器需要安裝在儀表井里時,就必須需要有一定的安裝空間,以便于人能直立工作,即管壁到墻壁之間的距離至少600mm以上,即寬度W>(D+700×2)mm,儀表井軸向寬度L>D+1200mm,安裝傳感器時,應避開法蘭、焊縫、變徑,并盡量安裝在管道軸線水平位置±45°范圍內。
?
注意事項:
◆請在管道軸線水平位置±45°范圍內安裝傳感器
◆請將主機殼體接地
◆傳感器安裝位置應避免開法蘭、焊縫、變徑
◆請留足夠空間便于人能直立工作
?
?
安裝位置:為保證測量精度和穩定性,傳感器的安裝點應選擇在流場分布均勻的直管段部分(正常使用時管道中必須充滿液體)。必須遵循以下原則:
安裝距離
外敷式傳感器安裝間距以兩傳感器的最內邊緣距離為準(參見安裝示意圖),間距的計算方法是首先在菜單中輸入所需的參數以后,查看窗口M25所顯示的數字,并按此數據安裝傳感器。
?
?
安裝方式
外敷式傳感器的安裝方式共有四種。分別是V法、Z法、N法和W法。
DN200以下的管道可優先選用V法,無信號或信號質量差時刻選用Z法,DN200以上的管道或者鑄鐵管時應優先選用Z法,N法和W法是較少使用的方法,通常適合DN50mm以下的細管道安裝。
V 法
一般情況下,V法是比較標準的安裝方法,使用方便、測量準確,安裝時兩傳感器水平對齊,其中心線與管道軸線水平即可,可測管徑范圍約DN15mm-DN400mm。
?
Z 法
Z法是最常用的安裝方法,特點是超聲波在管道中直接傳輸,無反射(稱為單聲程),信號衰減損耗最小。
Z法可測管徑范圍為100mm-6000mm?,F(xiàn)場實際安裝時,簡易200mm以上的管道都要選用Z法(這樣測得信號最大)。
?
?
售后與質保 ??
?
多欽儀表(上海)有限公司供應的所有產品:
所有產品質保2年;
免費提供電話咨詢、指導安裝調試等服務;
協商上門指導安裝、調試等事宜,只收取合理的差旅費用;
量大可以免費上門指導安裝、調試;
服務宗旨:不管產品使用多長時間,只要您找到我們,我們都會為您解決所有問題,直到滿意為止。相信我們從事流量計行業10多年的實踐經驗能為你帶來滿意的服務。
?
?
?
