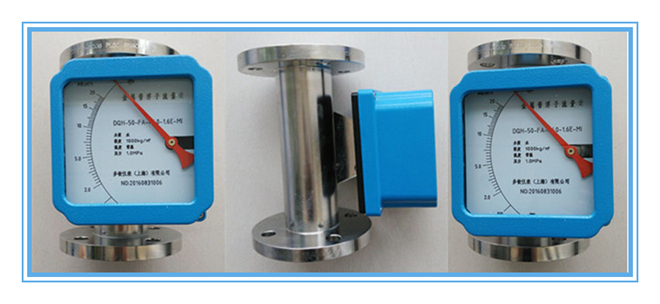

DQH列金屬管浮子流量計結構簡單、工作可靠、準確度高、適用范圍廣。與玻璃轉子流量計相比較能耐較高的壓力。DQH系列流量計具有就地指示、電遠傳、限位開關報警、耐腐蝕、夾套型、阻尼型和防爆等品種。廣泛應用于國防、化工、石油、冶金、電力、環保、醫藥和輕工等部門的液體、氣體流量的測量與自動控制。
流量計檢測部分零件均有1Cr18Ni9Ti不銹鋼材料制成,特殊場合也可由Cr18Ni12Mo2Ti或F46等耐腐蝕材料組成。流量計除特殊規格外,高度均為250 mm。
連接法蘭采用GB/T9119.8~10標準,也可根據用戶特殊要求定制。
金屬浮子流量計使用過程中常見問題與解決方案
一、指針抖動
①輕微指針抖動:通常由于介質波動引起。可采用增加阻尼的方法來克服;
②中度指針抖動:通常由于介質流動狀態造成。對于氣體一般由于介質操作壓力不穩造成。可采用穩壓或穩流裝置來克服或加大轉子流量計氣阻尼; ??
?③劇烈指針抖動:主要由于介質脈動,氣壓不穩或用戶給出的其他操作狀態的壓力、溫度、流量與轉子流量計實際的狀態不符,有較大差異造成轉子流量計過量程?。
?
二、指針停到某一位置不動
主要原因是轉子流量計的浮子死?????????????????????
通常由于轉子流量計使用時開啟閥門過快,使得轉子飛快向上沖擊止動器,造成止動器變形而將轉子卡死。但也不排除由于轉子導向桿與止動環不同心,造成轉子卡死。在處理時,可以將儀表拆下,將變形的止動器取下整形,并檢查與導向桿是否同心,如不同心可以進行校正,然后將轉子裝好,手推轉子,感覺轉子上下通暢無阻卡即可,另外,在轉子流量計安裝時一定要垂直或水平安裝,不能傾斜,否則也容易引起卡表并給測量帶來誤差。
?
三、測量誤差大
①安裝不符合要求。對于垂直安裝轉子流量計要保持垂直,傾角不大于20度;對于水平安裝轉子流量計要保持水平,傾角不大于20度,轉子流量計周圍100mm空間不得有鐵磁性物體,安裝位置要遠離閥門變徑口、泵出口、工藝管線轉彎口等。要保持前直管段為5D,后直管段為250mm的要求。
②液體介質的密度變化較大也是引起誤差較大的一個原因。因為儀表在標定前,都將介質按用戶給出的密度進行換算,換算成標校狀態下水的流量進行標定,因此若介質密度變化較大,會對測量造成很大誤差。解決方法可以將變化以后的介質密度帶入公式,換算成誤差修正系數,然后將流量計測出的流量乘以系數換成真實的流量;
③氣體介質因受到溫度壓力影響較大,建議采用溫壓補償?shù)姆绞絹慝@得真實的流量;
④因長期使用及管道振動等多因素引起轉子流量計傳感磁鋼、指針、配重、旋轉磁鋼等活動部件松動,造成誤差較大。解決方法:可先用手推指針的方式在驗證。首先將指針按在RP位置,看輸出是否為4mA,流量顯示是否為0%,再依次按照刻度進行驗證。若發現不符,可對部件進行位置調整。一般要求專業人員調整,否則會造成位置丟失,需返回廠家進行校正。
?
四、無電流輸出
①首先看接線是否正確;
?②液晶是否有顯示,如果有顯示無輸出,多為輸出管壞,需要更換線路板;
?③丟失標校值:因E2PROM故障,造成儀表標定數據丟失,也會引起無輸出電流,電流會保持不變。解決辦法:可用數據恢復操作,如果不起作用,可先設定密碼2000中的數據,再設定密碼4011中數據,方法是用手推指針標定從RP至100%中的數據。
?
五、無現場顯示
①檢查接線是否正確;
②檢查供電電源是否正確;
③將液晶模塊重新安裝,檢查接觸不實; ?
④對于多線制供電方式檢查12,13端子是否接電流表或短路
?
六、現場液晶總顯示0或滿量程
①檢查2000密碼中設定量程、零點參數。要求ZERO要小于SPAN的值,兩值不能相等;
?②檢查采樣數據是否上來,用手推指針看采樣值變化,如果無變化,通常為線路采樣電路故障,需要換線路板;
?
七、報警不正確
①檢查偏差設定d值不能太大;
②FUN功能中,邏輯功能是否正確。HA-A表示上限邏輯。LA-A表示下限正邏輯; ?
③檢查SU中報警值設定大??;
④如果液晶條碼指示正確,輸出無動作,可檢查外部電源及外部電源的負極是否與儀表供電的負極相連; ⑤線路板故障,更換線路板;
?
八、累計脈沖輸出不正確
①檢查選擇累計脈沖輸出的那一路報警值是否設為零;
②線路板故障,更換線路板;
?
?
