儀表選型采購必審五大設備指標
?
準確度與準確度等級
?
在正常使用條件下,儀表測量結果的準確程度稱為儀表的準確度。引用誤差越小,儀表的準確度越高,而引用誤差與儀表的量程范圍有關,因此在使用同一準確度等級儀表時,通常采取壓縮量程范圍,以減小測量誤差。
在工業測量中,為了便于表示儀表的質量,一般用準確度等級來表示儀表的準確程度。準確度等級就是最大引用誤差去掉正、負號及百分號。準確度等級是衡量?jī)x表質量?jī)?yōu)劣的重要指標之一。我國工業儀表等級通常分為0.1、0.2、0.5、1.0、1.5、2.5、5.0七個等級,并標定在儀表刻度標尺或銘牌上。
儀表準確度習慣上稱精度,準確度等級習慣上稱精度等級。
?
?
?
允許誤差和基本誤差
?
根據儀表的使用要求,規定一個在正常情況下允許的最大誤差,這個允許的最大誤差叫允許誤差。一般用最大引用誤差來表示。
儀表的基本誤差是指儀表在出廠時,制造廠保證該儀表在正常工作條件下的最大誤差。一般儀表的基本誤差也就是儀表的允許誤差。
隨著科學技術的發展,高精度的數字式儀表不僅在實驗室得到應用,而且廣泛應用于工業生產領域。對于數字式儀表的基本誤差和表示方式有了新的表述,通常指儀表在標準條件下,經過預熱、預調和校準之后,儀器本身所固有的24h的誤差,其誤差表達方式包括三種:第一種△=±α%±β%Um ,?第二種△=±α%Ux?±n個字,第三種±α%Ux?±?β%Um?±n個字,其中α為誤差的相對項系數,β為誤差的固定項系數,Um?為滿度值,Ux?為讀數值。第一種和第二種表達式比較常見,第三種的后兩項可以合并。例如數字電壓表誤差常用±(0.05%讀數+0.03%滿度)或±(0.25%讀數+3個字)表示。
?
?變差?
?
在外界條件不變的情況下,當對儀表的被測變量進行多次正反行程的測量時,儀表指示值中的最大差值稱為變差,即:
?
變差=|上行程示值-下行程示值|
?
產生變差的原因主要是儀表傳動機構的間隙、運動部件的摩擦、彈性元件的彈性滯后等因素。變差不能超過儀表說明書中規定的數值。
?
?
靈敏度與靈敏限
?
靈敏度表達的是儀表對被測變量變化的敏感程度。儀表指針的位移變化量△S(或數字式儀表顯示的數字),與引起這個位移變化量的被測變量變化值△U之比值叫做靈敏度S,用公式表示如下:
S=△S?/ △U?
儀表的靈敏度在數值上等于單位被測變量的變化引起指針在刻度標尺上的位移變化,一般包括四種表示方式,即角靈敏度、線靈敏度、分度靈敏度和分度值。
靈敏度又稱不靈敏區或死區,是指儀表指針或數字顯示不發生變化時被測變量的最大變化范圍。一般儀表的靈敏值數值應當不大于儀表允許誤差絕對值的一半,即:
靈敏限≤|允許誤差| / 2
實際上,儀表的不靈敏與變差都是由相同的原因引起的,只是表達方式不同而已。

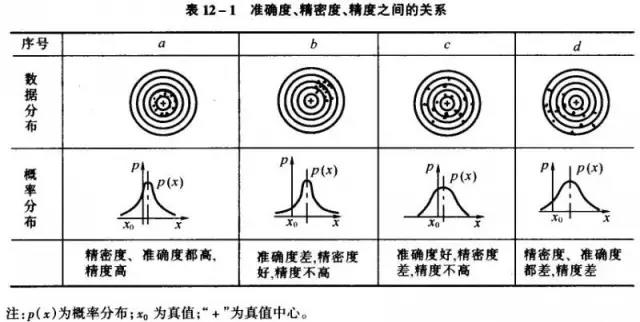

復現性
?
測量結果的復現性(穩定性)是指在外界條件不變的情況下,同一名操作人員,用同一臺儀表對同一個被測值進行多次測量,所得結果之間的接近程度。各次測量值越是接近,則儀表的復現性越好。
?
從誤差的角度來看,復現性反映了偶然誤差的大小,它不涉及示值與真值之間的誤差大小,而準確度則直接表示與真值的接近程度。
?
